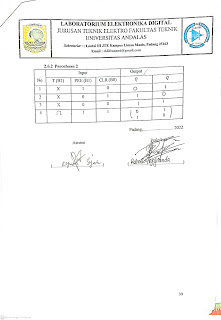

1. Jurnal [Kembali]
2. Alat dan Bahan [Kembali]
.png)
4. Prinsip Kerja [Kembali]
1. Apa yang terjadi jika B1 diganti CLK pada kondisi 2?
Jawab:
Pada percobaan, jika
B1 diganti CLK tidak terdapat perubahan pada output
2. Bandingkan hasil percobaan dengan teori
Jawab:
Dari percobaan yang dilakukan
dengan proteus dan modul d’lorenzo hasil yang didapat sama dengan teori dan table
kebenaran. T flip flop bekerja dengan membalik output sebelumnya jika berlogika
1 dan outputnya juga akan tetap jika inputannya rendah dan T flip flop bekerja
ketika CLK (Volttime)
3. Apa fungsi masing-masing kaki flip flop yang digunakan
Jawab:
pin (R) : reset yaitu mereset keluaran flip
flop menjadi logika 0
pin (S) : set yaitu menset output flip flop
menjadi berlogika 1
pin (Q) : output utama flip flop
pin (Q') : output komplementer atau berkebalikan
dengan output Q
pin (CLK) : memberi ijin sinyal masuk
pin (J dan K) : masukan pengendali karena
menentukan apa yang dilakukan oleh flip flop pada saat suatu pinggiran pulsa
positif diberikan
