1. Prosedur Percobaan [Kembali]
2. Hardware [Kembali]
A.Gerbang XOR
Ini
merupakan gerbang logika yang outputnya akan bernilai benar atau “1” jika nilai
input-inputnya berbeda dan bernilai salah atau “0” jika nilainya sama. Komponen
elektronika yang menggunakan gerbang logika XOR adalah IC 7486. Tabel kebenaran
XOR adalah seperti yang ditunjukkan berikut ini.
Spesifikasi
a.
Logic
IC Type: XOR GATE
b.
Sub
Category: Gates
c.
Load
Capacitance (CL): 15.0 pF
d.
Number
of Terminals: 14
e.
Operating
Temperature-Min: -40.0 Cel
f.
Operating
Temperature-Max: 85.0 Cel
g.
Package
Body Material: PLASTIC/EPOXY
h.
Package
Code: DIP
i.
Power
Supplies (V): 3/15
j.
Prop.
Delay@Nom-Sup: 300.0 ns
k.
Schmitt
Trigger: NO
l.
Technology:
CMOS
m.
Temperature
Grade: INDUSTRIAL
n.
CLASS:
CMOS / CLEAR
B. Gerbang AND
Gerbang AND ini memerlukan dua atau lebih input untuk menghasilkan satu output. Jika semua atau salah satu inputnya merupakan bilangan biner 0, maka outputnya akan menjadi 0. Sedangkan jika semua input adalah bilangan biner 1, maka outputnya akan menjadi 1.
Integrated Circuits (ICs)
a.
Name
: CD4073 Triple 3-Input AND Gate
b.
Family
: Logic
c.
Series
: 4000
d.
Logic
Type : Combinatorial
e.
Mounting
Type : Surface Mount
f.
No.
of Pins : 14

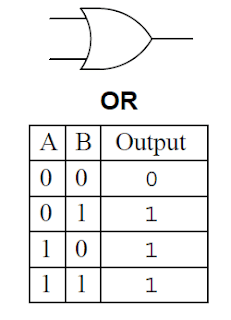

C. Gerbang OR
Gerbang
OR ini akan menghasilkan output 1 jika semua atau salah satu input merupakan
bilangan biner 1. Sedangkan output akan menghasilkan 0 jika semua inputnya
adalah bilangan biner 0.
Spesifikasi
:
a.
Pin 7
is the negative supply
b.
Pin
14 is the positive supply
c.
Pins
1&2, 5&6, 8&9, 12&13 are gate inputs
d.
Pins
3, 4, 10, 11 are gate outputs
1. Jelaskan prinsip
kerja 3 buah rangkaian dalam setiap gerbang logika (AND, NOT, NAND)
Jawab :
-
AND
AND merupakan salah satu gerbang logika yang memiliki prinsip kerjanya memakai metode perkalian di mana dapat kita lihat pada percobaan apabila pada salah satu dari inputan b0 dan B1 ada yang berlogika atau bernilai nol maka akan menghasilkan output nol atau tidak aktif sedangkan apabila pada semua bernilai 1 maka outputnya berlogika 1 karena 1 * 0 = 0 dan 1 * 1 = 1
-
NOT
NOT merupakan gerbang logika yang memiliki prinsip kerjanya membalikkan nilai dari input dimana nilai output akan menghasilkan nilai yang berbalik dari nilai inputnya apabila nilai inputnya adalah 1 maka output yang akan dihasilkan adalah 0 dan begitu juga sebaliknya
- NAND
NAND
merupakan gerbang logika yang memiliki prinsip kerjanya bertolak belakang
dengan atau kebalikan dari AND , dimana Apabila salah satu input bernilai nol
maka output yang dihasilkan adalah 1 dan apabila inputnya bernilai 1, 1 maka
outputnya adalah 0 dimana dapat kita lihat pada percobaan ini merupakan
kebalikan dari AND
2. Analisa dan
bandingkan output H1, H2, H persamaan pada jurnal
Jawab :
Pada percobaan yang telah dilakukan baik pada proteus atau pada model D'Lorenzo hasilnya akan sama dengan Hpersamaan dikarenakan dapat kita lihat pada jurnal hasil output dari H1 dan H2 memiliki output yang sama semuanya hasil output dari H1 dan H2 ini dapat kita dapat hasilnya pada percobaan proteus untuk persamaan itu didapatkan dengan menggunakan rumus B'D + BD'+AC'D di mana setelah dilakukan percobaan hasil output dari Hpersamaan tadi juga sama dengan H1 dan H2. Jadi dapat disimpulkan bahwa output dari H1 H2 dan Hpersamaan ini memiliki hasil yang sama
