1. Tujuan
- Untuk menyelesaikan tugas matakuliah elektronika yang diberikan oleh Bapak Dr. Darwison,M.T.
- Untuk memahami materi tentang transistor JFET
- Untuk mengetahui spesifikasi JFET
2. Alat dan Bahan
a. Alat
- voltmeter dc
Berfungsi untuk mengukur besar tegangan pada rangkaian
- Ampermeter
Berfungsi untuk mengukur kuat arus pada rangkaian
- Baterai 12V
Berfungsi sebagai sumber tegangan pada rangkaian
b. Bahan
- Transistor JFET
Spesifikasi
- POT HG
Spesifikasi
- LED
Spesifikasi
- Resistor

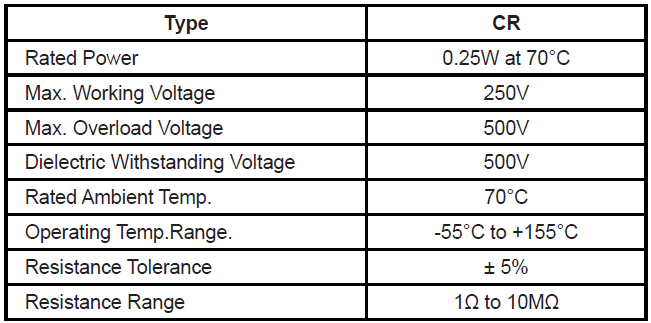

Spesifikasi
3. Dasar Teori
5.4 Lembar Spesifikasi JFET
Gambar 5.18
1. Skala Maksimum
2. Karakteristik Listrik
3. Konstruksi Kasus dan Identifikasi Terminal
Gambar 5.19
4. Wilayah Operasi
Problem
24. Dalam hal apa konstruksi MOSFET tipe deplesi mirip dengan JFET?
Jawab:
Yaitu pada saat tegangan positip VDS akan menarik elektron bebas pada kanal-N dari source menuju drain, sehingga mengalir arus ID. Hal ini sama seperti pada JFET. Bila VDS diperbesar hingga mencapai Vp, maka arus ID akan jenuh (tidak naik lagi) yang disebut dengan IDSS.
25. Mengapa penerapan tegangan positif ke gerbang saluran-n MOSFET tipe deplesi akan mengakibatkan arus drain melebihi IDSS?
Jawab:
Karena pada daerah linear, pada awalnya gerbang diberi tegangan hingga terbentuk saluran. Apabila drain diberi tegangan yang kecil, maka elektron akan mengalir dari source menuju drain atau arus akan mengalir dari drain ke source. Selanjutnya saluran tersebut akan bertindak sebagai suatu tahanan, sehingga arus drain (ID) akan sebanding dengan tegangan drain.
Pilihan ganda
1. MOSFET singkatan dari
a. Metal Oxide Semiconductor Field Effect Technology
b. Metal Oxide Semiconductor Field Effect Transmiter
c. Metal Oxide Semiconductor Field Effect Transistor
d. Metal Oxide Semiconductor Field Effect Transformator
Jawaban: c
2. JFET dapat berfungsi sebagai "switch" yang artinya adalah
a. Sensor
b. Penguat
c. Bias
d. Saklar
Jawaban: d
